换热站智能监控系统

一、系统概述

   随着国家对“节能环保”激励政策的陆续出台和居民采暖舒适度要求的提高，无人值守换热站监控系统在集中供热行业中的得到普遍推广应用。

   该系统由本公司自主开发，是集物联网技术、现代计算机技术、自动控制技术、通讯技术及测控技术于一体，针对供热系统热源、管网、终端用户进行监控的信息化管理平台。

   系统整体实现了热源控制一体化、管网监控智能化、终端用户信息化的管理模式，能够对热网温度、压力、流量等信号进行采集测量、控制、远传，实时监控一次网、二次网温度、压力、流量，循环泵、补水泵运行状态及水箱液位等各个参数状态，进而对供热过程进行有效的监测和控制。

   在实际供热中按室外温度调节二次网供回水温度，并结合居民室温实现气候补偿节能控制或分时分区节能控制，达到全网平衡、按需供热、节约能源的目的。

二、系统工作及控制原理

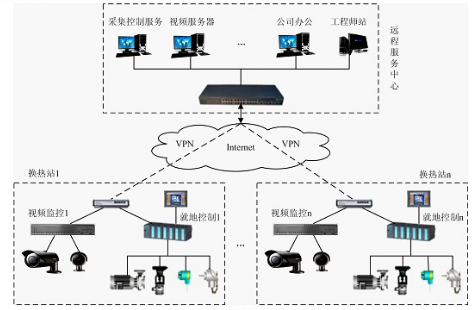

1、工作原理

三、控制中心实现功能

2、远程实现运行参数修改和控制。上位机根据系统实时反映换热站运行的情况，可远程控制和修改换热站运行参数，如：远程控制阀门开度、电机的启停、电机频率等，同时可以对循环泵和补水泵进行启、停和各循环泵、补水泵的切换等操作，确保换热站的正常运行。

3、报警功能。系统可以自行设置每个换热站的报警参数与保护参数，如：压力、温度等。当换热站出现欠压、超温、过流等情况时系统采用声光等方式进行报警，让值班人员能实时了解站内情况。

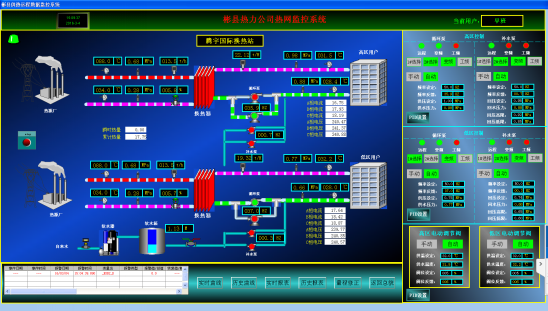

4、上位机系统使用曲线图、表格等方式对数据进行整理、运算，   进行统计，并且可以直接打印和保存。如：供、回水温度曲线，   供、回水压力曲线等，可以更方便快捷的掌握供热运行的数据信息。

5、换热站内安装高速摄像头，带网络接口，可在监控中心远程实时观看站内情况并录像。有异常自动报警，确保了换热站实时安全运行。

6、系统采用B /S结构设计，方便管理人员在出差或在异地的时候实时了解和掌握换热站运行情况，系统具有完善的数据库结构和人机操作界面，能在同界面中显示换热站的数据。

7、系统采用多种权限管理，不同权限的工作人员有不同的操作内容，充分保证系统操作的安全、可靠与数据的保密性。

四、自控系统控制功能

1、监控参数 ：一次测的供回水温度、压力、流量，二次测的供回水温度、压力、流量，室外环境温度， 阀门开度，循环泵变频器的频率、电流，补水泵变频器的频率、电流 。

2、控制器以一套换热机组作为自控系统的一个单元进行设计 ，换热站内的控制器能够完成下列工作：手动、自动、远程控制阀门与变频器，实时上报温度、压力、电流、频率等换热站运行参数，各种控制策略与设定数据可在控制器现场修改，也可通过中控室远程修改。

3、控制系统既可自动运行，也可手动运行，换热站内机组设备亦可以脱离控制器完全手动运行。

4、控制系统具有质调和定量调节的功能，即具有气候补偿器和二次网变频压差、定压、定频调节的功能，气候补偿器具有室外温度调节和时间补偿功能。

5、控制器具有标准串口、网口等通用通讯接口，能实时与监控中心平台联网传输数据，通讯方式可以为ADSL专线、光纤、DTU（视频3G）等任意形式(具体项目实施根据甲方需求可任意选择)。

6、控制器的控制参数全开放，可现场通过触摸屏编程组态，如PID调节参数，温度时间补偿参数，自由报警上下限等，这些参数也可通过远程计算机下发控制修改。

7、系统具备完善的连锁保护和报警功能，如：系统断电，阀门自动关闭；循环泵故障，阀门关闭与报警；系统压力过低，阀门关闭、循环泵停止与报警；站内温度超温，系统自动锁闭并报警；冷凝水箱水位报警；根据站内积水水位自动启停排污泵；站内超温或泄漏排气扇自动启停。

五、总述

   我公司自主开发的无人值守换热站监控系统，采用“先进的智慧节能技术”和连锁保护功能，真正实现了“系统安全，居民舒适，政府满意，热力公司节能”的目的。

   本系统能够对热网温度、压力、流量等信号进行采集测量、控制、远传，实时监控一次网、二次网温度、压力、流量、循环泵、补水泵运行状态及水箱液位等各个参数状态，进而对供热过程进行有效的检测和控制。

   本系统能够达到全网平衡、按需供热、节约能源目的，可根据热力公司的不同需求，自行进行技术与功能的组合，提供不同的解决方案。既适用新站全自动控制系统设计，也可进行旧站改造；既适合蒸汽供热，又适应混水和高温水供暖。同时本系统可根据热力公司的系统信息监控平台（大屏幕调度中心），PLC控制系统 ，系统控制信息上传，系统节能控制改造，终端居民室温无线测控等均可独立实现。

   此系统适用于：蒸汽换热、水水换热、混水换热、分布式变频供热系统。

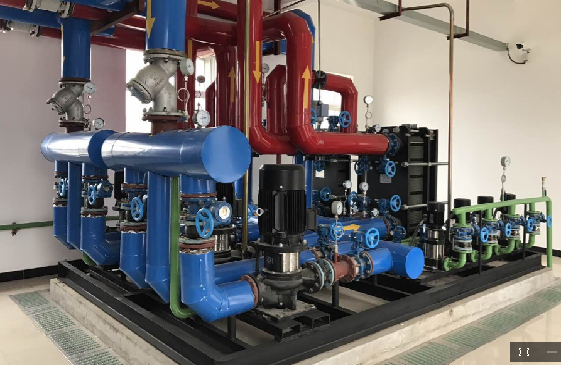

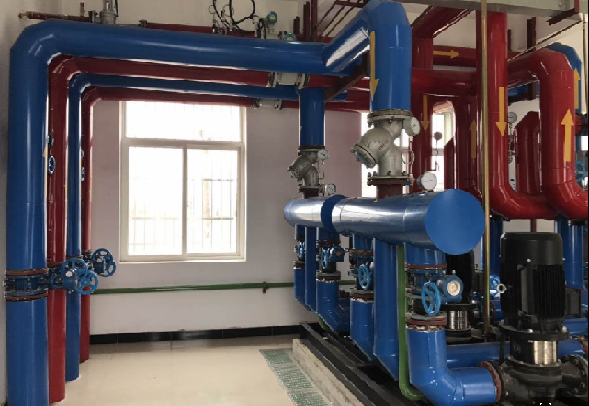

附图：
