综合管廊自动化控制系统

一、系统概述

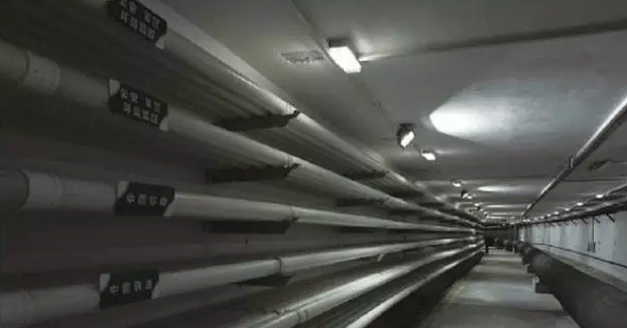

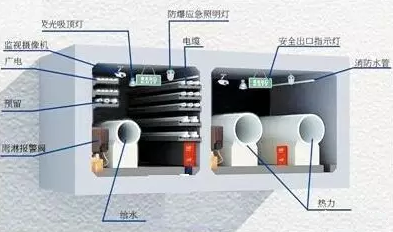

    城市综合管廊又称共同沟，它是实施统一规划、设计、施工和维护，建于城市地下用于敷设市政公用管线的市政公用设施，是指在城市地下用于集中敷设电力、通信、广播电视、给水、排水、热力、燃气等市政管线的公共隧道，设有专门的检修口、吊装口和监测系统，是保障城市运行的重要基础设施和“生命线”。近年来，随着城市快速发展，地下管线建设规模不足、管理水平不高等问题凸现，一些城市相继发生大雨内涝、管线泄漏爆炸、路面塌陷等事件，严重影响了人民群众生命财产安全和城市运行秩序。

    传统的城市地下管线各自为政地敷设在道路的浅层空间内，因管线增容扩 容不但造成了“拉链路”现象，而且导致了管线事故频发，极大地影响了城市 的安全运行。目前，我国城镇化进程十分迅速。为提升管线建设水平，保障市 政管线的安全运行，有必要采用新的管线敷设方式-综合管廊。

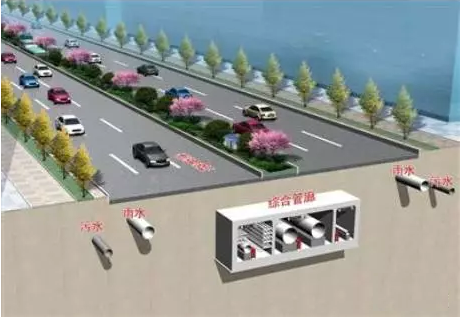

     综合管廊工程是指在城市道路下面建造一个市政共用隧道，将电力、通信、供水、燃气等多种市政管线集中在一体，实行“统一规划、统一建设、统一管理”，以做到地下空间的综合利用和资源的共享。

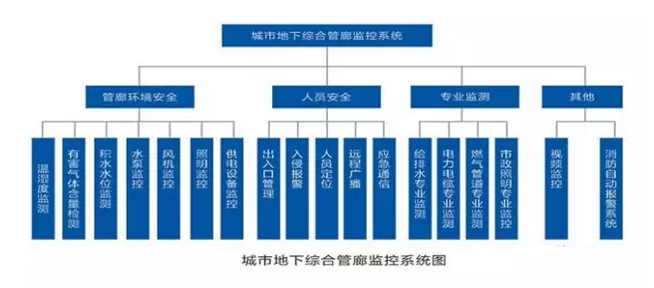

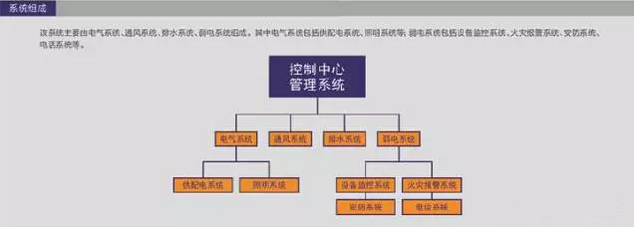

二、系统组成

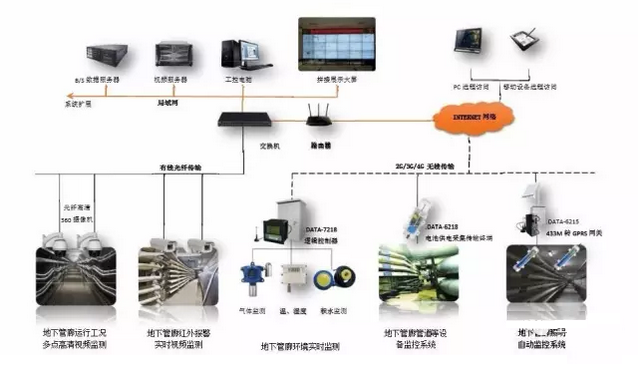

    自动控制系统以实现现场无人值守为目标，分为控制中心集中监控管理和现场控制站。 控制中心主要设备：中央监控服务器、中控操作站，数据库服务器、DLP 组合式背投、HTR 应急电话广播调度系统等。

四、管廊电话广播调度系统

    地下管廊短则几公里，长则数十公里，为了充分保障管廊内巡检人员的正常通讯，需要配置应急电话广播调度系统，实现有线、无线通信调度，应急广播功能。

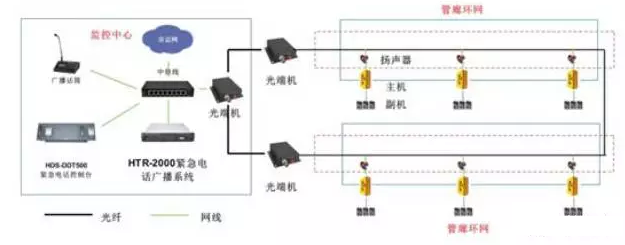

根据多年的工业通信行业经验，针对地下管廊通信的特点，采用了光纤语音通信组网方案，方案组网具体如下图所示：

    现场广播电话控制站： 现场电话广播控制站采用防水防爆型HD-300F实现，可实现光纤接入、紧急报警、一键广播调度等功能。主要设备包括CPU模块、电源模块、DSP、GF、AI、AO模块和网络通信适配器等，以及各种隔离器。
