综合管廊监控报警与运维管理系统

一、行业背景

    地下综合管廊是城市的超级大动脉，它将给城市带来从内到外的活力，而地下管线建设规模不足、管理水平不高等问题亦日益凸显。一些城市相继发生大雨内涝、管线泄漏爆炸、路面塌陷、设施被盗等事件，严重影响了人民群众生命财产安全和城市运行秩序。

    综合管廊属于地下封闭空间，一旦发生火灾，会迅速消耗掉管廊内部氧气并产生大量有害气体，当甲烷、一氧化碳等危险气体达到一定浓度时，还可引起爆炸。更严重的是，发生灾害时管廊内部环境十分恶劣，抢修难度很大，对抢修人员也将造成人身安全威胁。

    JOYSUN v1.0综合管廊监控报警与运维管理系统基于城市综合管廊工程技术规范等标准开发，系统采用物联网架构，模块化设计，满足分阶段施工及技改的要求，可对综合管廊内的设施运行、实时环境、出入口等进行全方位在线监测，实现综合管廊监测、运维的智能化、自动化，保障管廊内环境、设备、运维人员安全。

二、政策法规要求

    国家标准《城市综合管廊工程技术规范》GB 50838-2015 中明确规定在综合管廊中应设置相关设备监控及联动系统。

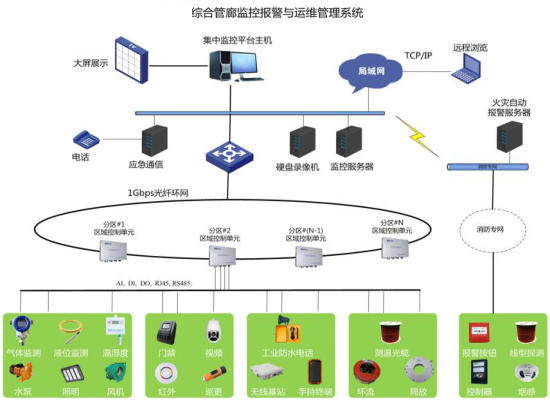

三、系统架构

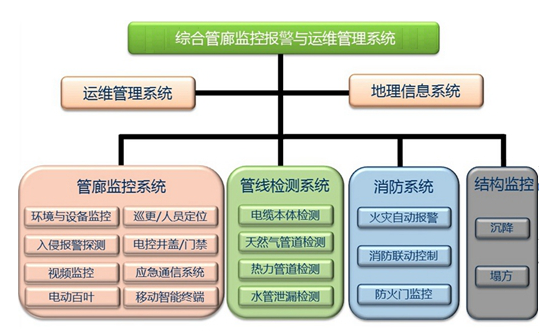

四、系统功能

1、环境监控系统

    环境监控系统对综合管廊内环境参数进行实时监测，包括气体含量（含氧气、甲烷、硫化氢）、温湿度和集水井水位情况，出现异常情况时报警；同时对综合管廊内通风设备、排水泵和照明设备等进行状态监测和控制，设备控制可采用远程或就地控制方式。

2、视频监控子系统

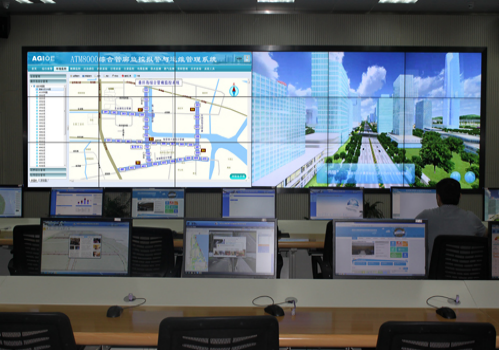

    视频监控系统对综合管廊内部环境、综合管廊出入口等重要位置处实时全方位的图像监控，使监控中心值班人员清楚了解综合管廊现场实际情况，并及时获得以外情况的图像信息。监控中心可随时调取网络摄像机的实时视频信号和历史回放图像，并投放到显示大屏上。

3、防入侵监测系统

    防入侵监测系统采用红外对射技术，当综合管廊现场出现 “非法入侵”情况，联动现场声光报警器，同时其报警信号通过区域控制单元送入监控中心监控工作站，监控画面相应位置闪烁，并产生语音报警信号。

4、门禁系统

    门禁系统通过门禁控制，对监控中心和综合管廊出入口等处实施出入管理，强化综合管廊安全防范功能。

5、电子巡查管理系统

    电子巡查系统对综合管廊现场巡查行为进行记录并进行监管和考核，是安防系统的重要组成部分，能有效地对管理维护人员的巡逻工作进行管理。

6、应急通信与调度系统

    应急通信与调度系统通过以太网实现各电话之间的相互呼叫，并通过设置的语音网关实现与外部市话联系功能。系统通过应急调度平台和综合管廊现场扬声器广播，实现远程调度功能。

7、无线通信与人员定位系统

    无线通信与人员定位系统对综合管廊内部实现无线信号覆盖，在手机上安装相应的APP软件，结合应急通信与调度系统实现无线语音通话功能。工作人员携带定位卡或智能手机（预装APP软件）进入综合管廊，实现人员定位功能，在紧急情况下指导综合管廊现场人员及时疏散，确保人身安全。

8、火灾自动报警系统

    火灾自动报警系统实时接收感温光缆的火灾检测信号或手动火灾报警按钮的报警信号，在综合管廊内部进行声光报警，以警示管廊内部的工作人员。同时监控中心进行声光报警，软件界面弹窗报警，系统联动视频监控系统切换至火灾报警区域画面，警示监控中心工作人员采取相关措施。

9、消防系统

    消防系统在综合管廊现场每个防火分区设置气体灭火控制器、气溶胶灭火装置、放气指示灯和紧急启停按钮等设备。当火灾发生时，远程控制或者本地按下紧急启停按钮，气体灭火控制器启动管廊内部的气体灭火装置，灭火过程中放气指示灯常亮。

10、高压电缆本体监测系统

    高压电缆本体监测系统实现对综合管廊内高压电缆的运行温度、局部放电、护套环流的实时监测，并进行载流量评估，避免高压电缆运行事故发生，对保障电力电缆的安全运行和动态增容提供有力的技术依据。

五、方案特点与优势

1、综合管廊监控全面整体解决方案，符合GB50838-2015《城市综合管廊工程技术规范》要求；

2、统一管理平台，强化子系统间联动，提高响应速度和运维水平；

3、专业化地理信息管理系统，结合GIS和360度全景技术，多视角识别管线位置和状态信息；

4、系统支持云计算、大数据等技术应用，预留智慧城市接口，支持向智慧城市平滑升级 ；

5、系统开放，向下兼容第三方设备和系统；向上支持通用的接口协议，可接入更高一级的监控系统；
